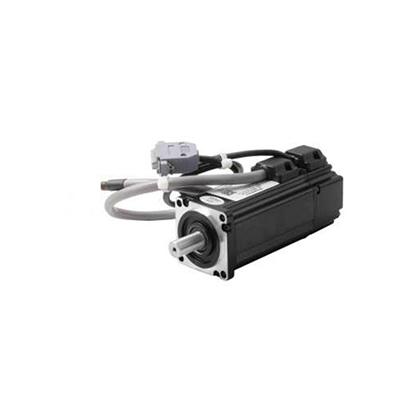

60交流伺服电机
产品详情

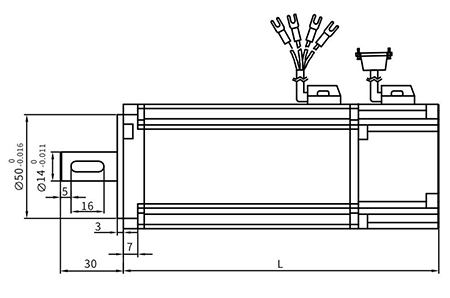

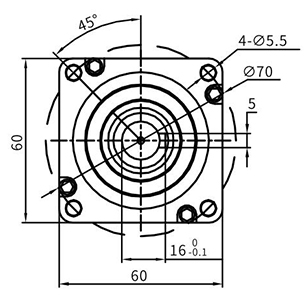

电机尺寸表 Motor dimension table
电机型号Motor model
| 电机型号 | L(mm) |
| 60ST-□006XX | 143 |
| 60ST-□013XX | 168 |
| 60ST-□020XX | 193 |
| 60ST-□020XX | 193 |
| 60ST-□006XXB | 187 |
| 60ST-□013XXB | 212 |
| 60ST-□020XXB | 237 |
参数表 Parameter table
| AC220V | |||
| 电机型号 | 60ST-口00630 | 60ST-口01330 | 60ST-口02030 |
| 额定功率(KW) | 0.2 | 0.4 | 0.6 |
| 额定电流(A) | 0.8 | 1.6 | 2.4 |
| 额定转速(rpm) | 3000 | 3000 | 3000 |
| 转速高至(rpm) | 3600 | 3600 | 3600 |
| 额定扭矩(Nm) | 0.6 | 1.3 | 2 |
| 峰值扭矩(Nm) | 1.8 | 3.9 | 6 |
| 转子惯量(kg.cm2) | 0.33 | 0.5 | 0.66 |
| 机械时间常数(ms) | 5 | 6 | 8 |
注：电机接口、电压、转速可按客户要求定制

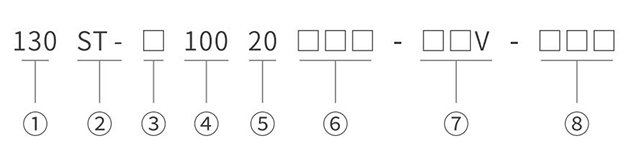

型号命名规则 Model naming rules
| 代号说明 | ||
| ① | 机座号、电机外径 | 单位：mm |
| ② | 伺服电机形式 | ST表示电机为正弦波驱动的永磁同步电机 |
| ③ | 反馈元件规格 | M表示增量型编码器(2500C/T),J表示绝对值型高精度编码器，X表示1对极旋转变压器 |
| ④ | 额定转矩 | 表示电机额定转矩，其值为三位X0.1单位Nm |
| ⑤ | 额定转速 | 表示电机额定转速，其值为两位X100单位rpm |
| ⑥ | 失电制动器代号 | F表示电机结构为防水型(玻璃机械专用)，缺省表示普通型 B表示带失电制动器，缺省表示不带失电制动器 Y表示接线型，缺省表示普通型 |
| ⑦ | 电压等级 | 表示电机额定电压，包括DC24V、DC48V、DC72V、DC96V、AC380V，缺省表示AC220V |
| ⑧ | 定制特征 | 客户定制代号 |
