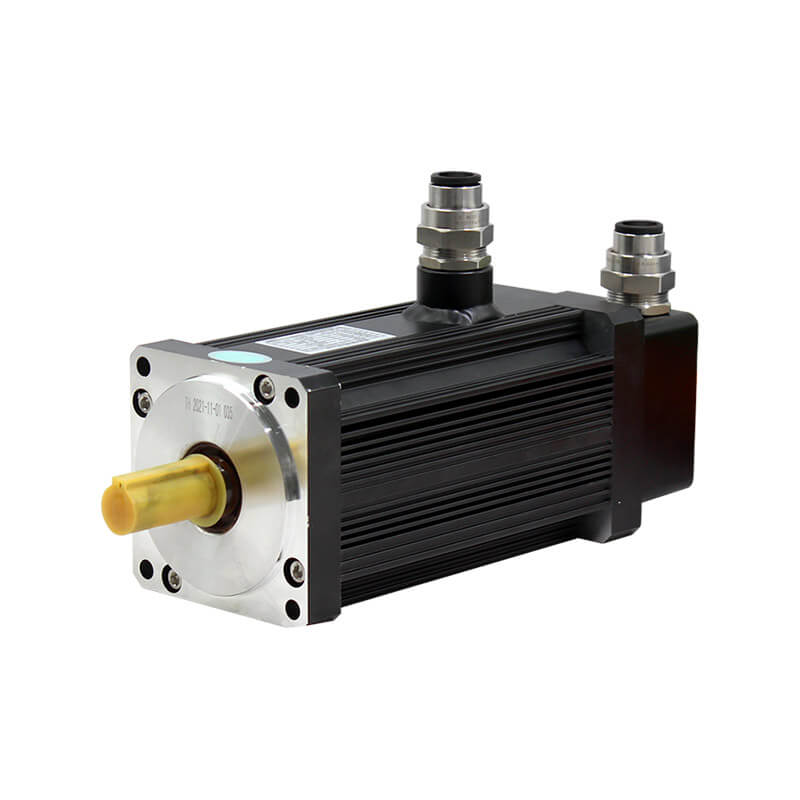

110EX防爆交流伺服
产品详情
电机型号MOTOR MODEL
| 电机型号： | L(mm) |
|---|---|
| 电机型号： | L(mm) |
| 110ST-□020XX-EX-XXV | 227 |
| 110ST-□040XX-EX-XXV | 252 |
| 110ST-□060XX-EX-XXV | 282 |
| 110ST-□020XXB-EX-XXV | 252 |
| 110ST-□040XXB-EX-XXV | 277 |
| 110ST-□060XXB-EX-XXV | 307 |
电机尺寸表MOTOR DIMENSION TABLE
参数表PARAMETER TABLE
| DC24V | DC48V | |||||
|---|---|---|---|---|---|---|
| 电机型号 | 110ST-□02030-EX-24V | 110ST-口04030-EX-24V | 110ST-口06020-EX-24V | 110ST-口02030-EX-48V | 110ST-口04030-EX-48V | 110ST-口06030-EX-48V |
| 额定功率(KW) | 0.6 | 1.2 | 1.2 | 0.6 | 1.2 | 1.8 |
| 额定电流(A) | 31.3 | 62.5 | 62.5 | 14.7 | 29.4 | 44.1 |
| 额定转速(rpm) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| 最高转速(rpm) | 3600 | 3600 | 2400 | 3600 | 3600 | 3600 |
| 额定扭矩(Nm) | 2 | 4 | 6 | 2 | 4 | 6 |
| 峰值扭矩(Nm) | 6 | 12 | 18 | 6 | 12 | 18 |
| 转子惯量(kg.cm2) | 3.1 | 5.4 | 7.6 | 3.1 | 5.4 | 7.6 |
| 机械时间常数(ms) | 12.8 | 16.0 | 19.2 | 11.2 | 16.8 | 20.2 |
| DC72V | AC220V | |||||
|---|---|---|---|---|---|---|
| 电机型号 | 110ST-口02030-EX-72V | 110ST-□04030-EX-72V | 110ST-□06030-EX-72V | 110ST-□02030-EX | 110ST-□04030-EX | 110ST-□06030-EX |
| 额定功率(KW) | 0.6 | 1.2 | 1.8 | 0.6 | 1.2 | 1.8 |
| 额定电流(A) | 9.8 | 19.6 | 29.4 | 2.4 | 4.8 | 7.3 |
| 额定转速(rpm) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| 最高转速(rpm) | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 |
| 额定扭矩(Nm) | 2 | 4 | 6 | 2 | 4 | 6 |
| 峰值扭矩(Nm) | 6 | 12 | 18 | 6 | 12 | 18 |
| 转子惯量(kg.cm2) | 3.1 | 5.4 | 7.6 | 3.1 | 5.4 | 7.6 |
| 机械时间常数(ms) | 7.2 | 12.0 | 14.4 | 8 | 10 | 12 |
注：电机接口、电压、转速可按客户要求定制
