130系列直流无刷电机

130系列直流无刷电机 产品类型：无刷电机；额定功率：0.6~2.4；额定电流：31

立即咨询
189-6119-3390

产品详情

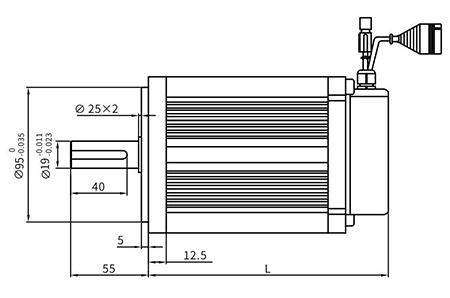

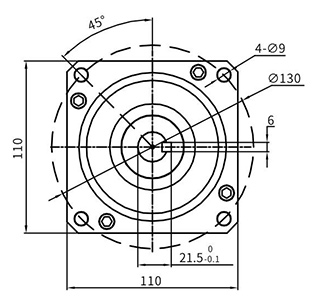

电机尺寸表 Motor dimension table

尺寸表

电机型号Motor model

电机型号L(mm)L2(mm)
130WD-M040XX-XXV177.5187.5
130WD-M060XX-XXV187.5197.5
130WD-M077XX-XXV212
130WD-M100XX-XXV248
130WD-M150XX-XXV283.5
130WD-M040XXB-XXV235
130WD-M060XXB-XXV245
130WD-M077XXB-XXV259.5
130WD-M100XXB-XXV295.5
130WD-M150XXB-XXV351

参数表 Parameter table


DC24VDC48V
电机型号130WD-口04030-24V130WD-口06030-24V130WD-口07725-24V130WD-口10025-24V130WD-口15020-24V130WD-口04030-48V130WD-口06030-48V130WD-口07730-48V
额定功率(KW)0.61.822.531.21.82.4
额定电流(A)31.393.8104.2130.2156.329.444.158.8
额定转速(rpm)30003000250025002000300030003000
转速高至(rpm)36003600300030002400360036003600
额定扭矩(Nm)267.7101547.7
峰值扭矩(Nm)61823.13045121823.1
转子惯量(kg.cm2)3.112.615.321.427.78.512.615.3
机械时间常数(ms)15.429313540242527

DC48VDC72V
电机型号130WD-口10030-48V130WD-口15030-48V130WD-口04030-72V130WD-口06030-72V130WD-口07730-72V130WD-口10030-72V130WD-口15030-72V
额定功率(KW)34.51.21.82.434.5
额定电流(A)73.5110.319.629.439.249.073.5
额定转速(rpm)3000300030003000300030003000
转速高至(rpm)3600360036003600360036003600
额定扭矩(Nm)1015467.71015
峰值扭矩(Nm)3045121823.13045
转子惯量(kg.cm2)21.427.78.512.615.321.427.7
机械时间常数(ms)30351718192225

注：电机接口、电压、转速可按客户要求定制

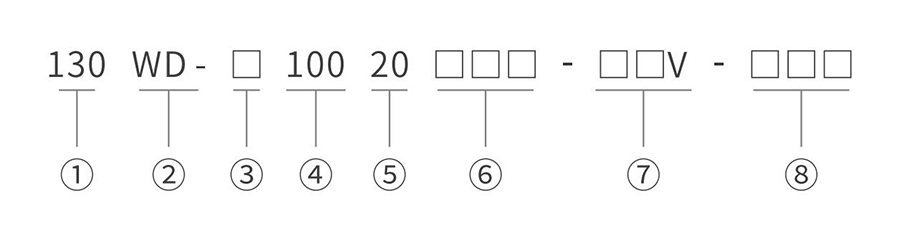

型号命名规则 Model naming rules

型号命名
代号说明
①机座号、电机外径单位：mm
②电机类型WD表示电机为直流无刷电机
③反馈元件规格M表示有霍尔传感器/N表示无霍尔传感器
④额定转矩表示电机额定转矩，其值为三位X0.1单位Nm
⑤额定转速表示电机额定转速，其值为两位X100单位rpm
⑥失电制动器代号B表示带失电制动器，缺省表示不带失电制动器
⑦电压等级表示电机额定电压，包括DC24V、DC48V、DC72V、DC96V、DC310V等
⑧定制特征客户定制代号
